Endüstriyel Front Panel

Endüstriyel Front Panelin çok sayıda farklı versiyonu mevcuttur. Modüler sistemimizin yardımıyla Front Panelinizi ihtiyaçlarınıza göre monte edebilirsiniz. Arayüz uzantıları ve farklı CPU çeşitleri de modüler sistemin bir parçasıdır. Avantajınız: Ek geliştirme maliyeti olmadan ayrı bir Dokunmatik Panele sahip olursunuz.

Tek Bakışta Industrial Front Panel Avantajları

  • 7 – 24 inç arasında çeşitli ekran boyutu
  • Full HD’de 13,3 – 24 inç
  • Monitörden güçlü Dokunmatik Panel PC’ye kadar performans sınıfları
  • Arayüz uzantıları ve bellek yükseltmeleri, özel yapılandırmaya olanak sağlar
  • Tek tip form faktörü zekası, arka kapağa kompakt bir şekilde entegre edilmiştir
  • En yeni dokunmatik kontrolcünün kullanımı
  • Almanya’da geliştirme ve üretim
  • Gerektiğinde Windows ve Linux için görüntü ve BIOS özelleştirmesi
  • Yeni, modern ve işlevsel tasarım
  • Sahada donanımsal iyileştirme seçeneği

Technical features:

Configure the exact unit you need from our extensive component catalogue. Our experts are here to help.

Possible applications:

Display diagonals:

  • 7 – 24 inches, 13.3 – 24 inches available in Full HD

Possible CPUs:

  • NXP® i.MX 8M Plus Quad Core 1.8 GHz
  • Intel® Atom® x6211E 1.3/3.0 GHz
  • Intel® Atom® x6425E 2.0/3.0 GHz
  • Intel® Celeron® 6305E 1.8 GHz
  • Intel® Celeron™ N3350 1.1 GHz
  • Intel® Celeron™ 3965U 2.2 GHz
  • Intel® Core™ i3-1115G4E 2.2/3.9 GHz
  • Intel® Core™ i5-1145G7E 1.5/4.10 GHz
  • Intel® Core™ i7-1185G7E 1.8/4.4 GHz
  • Intel® Core™ i3-7100U 2.4 GHz
  • Intel® Core™ i5-7300U 2.6 GHz
  • Intel® Core™ i7-7600U 2.8 GHz

Memory:

  • RAM up to max. 64 DDR4
  • Mass storage 3D TLC SSD up to 4TB

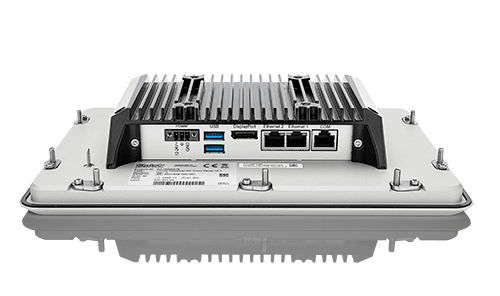

System overview / interfaces::

  • USB 3.2
  • USB 2.0
  • Ethernet 10/100/1000/2500-BaseT
  • RJ45
  • EIA-232/EIA-422/EIA-485
  • Display port
  • CAN PORT
  • Digital inputs / outputs
  • RTC
  • TPM 2.0
  • UPS
  • Power 24 VDC /PoE

Downloads

Drawings Industrial Front Panel

Information Material

İşletim sistemleri

Christ, Windows ve Linux için donanım odaklı yerleşik işletim sistemi görüntüleri geliştirir. Önyükleme süreleri, işlevsel kapsam ve sistem korumasıyla ilgili gereksinimleri dikkate alıyoruz. Uygun işlevsel kapsamı (sürücüler, yazma koruması, yüklü programlar) tanımlıyor ve uyguluyoruz, sistem kararlılığını ve önyükleme süresini optimize ediyoruz ve gerekirse otomatik uygulama başlatma, sürüm yönetimi ve Gelişmiş Yazma Filtresi kullanımıyla “otomatik çalıştırma” seçeneğini sunuyoruz. Daha fazla bilgi için bkz. Gömülü Yazılım.

İşletim sistemlerine genel bakış:

Windows 10 IoT Enterprise LTSC: Bu işletim sistemi uzun vadeli desteği garanti eder (Uzun Süreli Servis Kanalı)

Linux Ubuntu 20.04 LTS: Uzun vadeli desteğe sahip Ubuntu sürümü.

Parlama önleyici kaplamalı ekran boyutları ve çözünürlük seçenekleri

Display size Resolution
7 Inch 800 x 480 WVGA
10.1 Inch 1280 x 800 WXGA
10.4 Inch 1024 x 768 XGA
12.1 Inch 1280 x 800 WXGA
13.3 Inch 1920 x 1080 Full HD
15 Inch 1024 x 768 XGA
15.6 Inch 1366 x 768 FWXGA / 1920 x 1080 Full HD
18.5 Inch 1366 x 768 FWXGA / 1920 x 1080 Full HD
21.5 Inch 1920 x 1080 Full HD
24 Inch 1920 x 1080 Full HD

Endüstriyel uygulamalar için kompakt teknolojiye sahip Front Panel

Çok sayıda performans sınıfı arasından uygulamanız için tam olarak ihtiyaç duyduğunuz performansı esnek bir şekilde seçin. Farklı CPU’lara rağmen kasada görsel olarak hiçbir şey değişmiyor. Bunun nedeni, arka kapağa kompakt bir şekilde monte edilen panellerin tek biçimli form faktörüdür. Birleştirme, farklı ekran boyutlarının ve farklı zekaların birleştirilmesine olanak tanır.

Bazen varsayılan olarak sağlanan arayüzler yeterli olmayabilir. Bu nedenle size ek eklentilerle genişletme seçenekleri sunuyoruz. Ayrıca bellek için farklı yükseltmeler seçebilir ve standart bellek boyutunu genişletebilirsiniz.

Front Panel pasif olarak soğutulur ve fan kullanmaz. Böylece zorlu çevre koşullarında da kullanılabilen, bakım gerektirmeyen Ön Panellere sahip olursunuz. Üretilen ısı kasa aracılığıyla dağıtılır. Küçük ekran boyutları için soğutma kanatlı arka kapaklar kullanılır. Bu, tüm köşegenler için 0 ila 50°C sıcaklık aralığına izin verir.

En üst seviyede dokunmatik çalışma

Özellikle hassas olan en yeni nesil dokunmatik kontrolcüleri kullanıyoruz. Makinenin hatasız çalışması için dokunuşu kişisel spesifikasyonlarınıza göre kalibre ediyoruz. Hassasiyet çevre koşullarınıza en uygun şekilde uyarlanmıştır. Bu nedenle ekrandaki su veya kir, güvenli çalışma açısından sorun teşkil etmez. Ayrıca zorlu veya hijyenik ortamlarda eldiven kullanımı için dokunma özelliği gereksinimlerinize göre kalibre edilebilir.

Ayrıca, yeni dokunmatik kontrol cihazı özellikle yüksek EMC kararlılığıyla karakterize edilir.

Ekran boyutları açısından da yeni bir çığır açıyoruz. Bu, gelecekte size 13,3 ila 21,5 inç arasında Full HD çözünürlük sunacağımız anlamına gelir. Bu amaçla standart boyutlarımız olan 12,1 ve 15 inç arasında yer alan 13,3 inçlik yeni bir boyutu tanıttık.

Industrial Front Panel Montajı

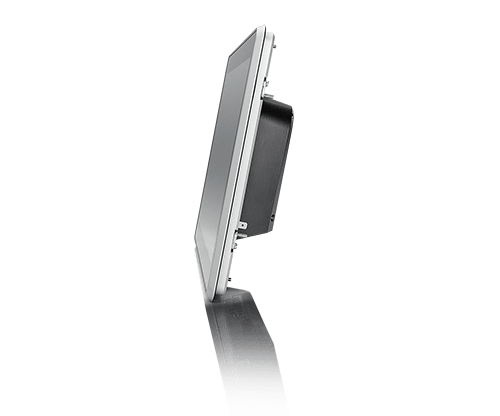

Industrial Front Paneller ön taraftan sağlanan yuvaya yerleştirilir. Ön taraftaki sağlam alüminyum çerçeve onlara IP65 koruması sağlar. Arka tarafta Ön Panel dişli pimler yardımıyla sabitlenir.

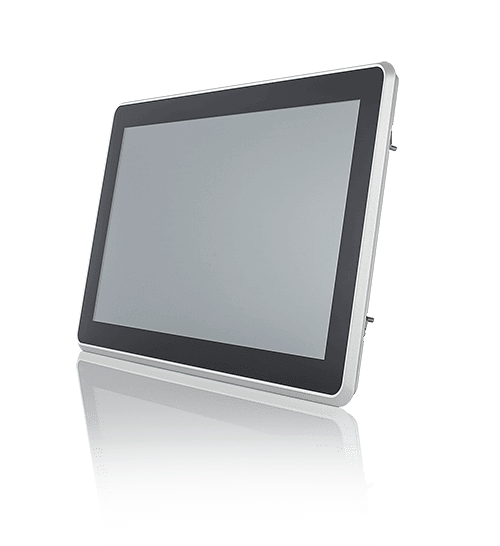

Front Panel için yeni tasarım

Front Panellerimizin tasarım dili görsel olarak ilgi çekici olmasının yanında aynı zamanda işlevseldir. Tasarımı kir ve sıvıların birikmesini önleyen bir kasa geliştirmek bizim için önemliydi. Bu aynı zamanda gereken temizlik süresini de azaltır.

Eğimli yüzeylere ve kenarlara sahip yeni, modern tasarım sayesinde, farklı gereksinimleri karşılayan bir Dokunmatik Panele sahip olursunuz. Kasa konsepti, Industrial VESA veya Industrial Automation gibi tüm yeni kasa çeşitlerimizde kullanılmaktadır.
