Dokunmatik Endüstriyel PLC serisi – panel PC ve kontrolörün bağlantısı

Christ Electronic dokunmatik panel çözümleri geliştirme ve üretme konusunda oldukça başarılıdır. Uzun yıllara dayanan deneyimi sayesinde, sorunsuz çalışma için tüm bileşenleri en iyi şekilde koordine eder. Kullanılan malzeme ve bileşenlerin yüksek kalitesi nedeniyle panellerimiz zorlu endüstriyel gereksinimler için idealdir.

Şimdiye kadar modüler paneller esas olarak makinenin çalıştırılması ve izlenmesi için kullanılıyordu. Soft bir PLC olarak Touch Endüstriyel PLC serisi, gelecekte yeni dokunmatik panel neslinin tüm avantajlarını kontrol işlevselliğiyle birleştirecektir. Kontrol panosunda ayrı bir PLC’ye artık gerek yok. CODESYS’i kullanarak, güçlü bir i.MX8 M işlemciyi temel alan gerçek zamanlı yetenekli bir Soft PLC elde edersiniz. PLC projenizde size destek olmaktan mutluluk duyarız.

Soft PLC’li HMI Serisi:

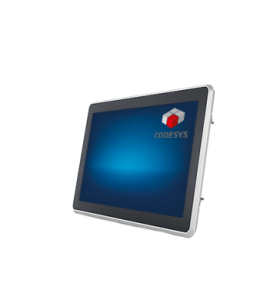

Front Panel CODESYS

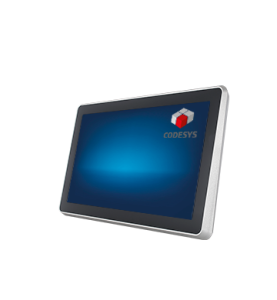

Vesa Panel CODESYS

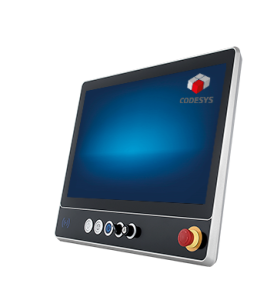

Vesa Automation Panel CODESYS

Modüler PLC Dokunmatik Panel

Otomasyon yazılımı olarak CODESYS Soft PLC’yi kullandığınızda üreticiden bağımsız kalırsınız. Christ CODESYS HMI Panel ile özellikle esnek olursunuz.

Dokunmatik panellerimiz özellikle modüler bir tasarıma sahiptir. Bu size otomasyon durumunuz için en uygun çözümü yapılandırma fırsatı verir. Farklı ürün çeşitleri arasından seçim yapın:

  • Kontrol kabinine veya panoya kurulum için Front Panel
  • Destek kollarına montaj için VESA
  • Daha da fazla çalıştırma seçeneği için ek düğme barına sahip VESA Otomasyon
  • Kontrol kabini veya panoya gömme montaj için Açık Kasa

Panel PLC’nin teknik özellikleri:

  • Tüm PLC panelleri otomasyon yazılımı olarak CODESYS versiyon V3’ü kullanır. Tüm programlama IEC 61131-3 standardına göre CODESYS Soft PLC runtime sistemi ile yapılır. Böylece kontrol edebileceğiniz, görselleştirebileceğiniz ve iletişim kurabileceğiniz bir PLC işletim paneline sahip olursunuz.
  • Kontrol yazılımı olarak CODESYS, mevcut uygulamaların yeni kontrol paneline kolayca aktarılabilmesi avantajını sunar.

Lisansa bağlı olarak kullanım için:

  • CODESYS WebVisu
  • CODESYS TargetVisu
  • CODESYS WebVisu ve CODESYS TargetVisu
  • EtherCAT ve Modbus-TCP fieldbus lisansları tüm modellere dahildir

İşletim sistemi olarak gerçek zamanlı yama içeren yerleşik bir Linux dağıtımı kullanıyoruz. Bu şekilde gerçek zamanlı ve sorunsuz bir çalışma sağlıyoruz.

İşletim panelinin yapılandırılması ve devreye alınması için bir yapılandırma arayüzü, kendi geliştirdiğimiz WebConfig’imiz mevcuttur. Bu konfigürasyon aracı ile saat, IP adresi vb. cihaz ayarlarını kolaylıkla değiştirebilirsiniz. WebConfig işletim ekranına, PLC işletim panelinin arkasında bulunan ayrı bir buton aracılığıyla veya cihaz her başlatıldığında gizli butonlar aracılığıyla erişebilirsiniz.

Tek bakışta Dokunmatik PLC serisinin avantajları:

CODESYS kontrolünün dokunmatik panele entegrasyonu sayesinde maliyet optimizasyonu

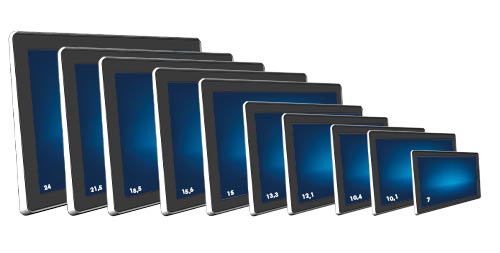

• 7 ila 24 inç arasında çok sayıda ekran boyutu

• Almanya’da geliştirme ve üretim

• CODESYS Doğrudan üreticiden destek

• PLC panel serisi, tüm Christ dokunmatik panel portföyüyle birleştirilebilir

• Dokunmatik panel kontrolleri doğrudan kontrolörden okunabilir (kablo gerektirmez)

• Kontrol kabinindeki sınırlı alanın optimum şekilde kullanılması

• Arayüz uzantıları ve bellek yükseltmeleri aracılığıyla bireysel konfigürasyon

• NVRAM (Non) Kalıcı verileri depolamak için -Geçici Rastgele Erişim Belleği)

PLC ekran özelliklerine genel bakış:

  • 7-24 inç arası ekran boyutları
  • 13,3 inç’ten itibaren Full HD
  • 800 x 480 ila 1920 x 1080 arası çözünürlük (Full HD)
  • LED Ömrü 50.000 saat

Touch PLC serisinin sistem özellikleri:

  • CPU: NXP® i.MX 8M Plus QuadCore (1.35 GHz or 1.8 GHz; license dependent)
  • NVRAM: 128 kB
  • RTC: RV-8803-C7 (±3 ppm)
  • RAM: 1 GB DDR4
  • Primary Mass Storage: eMMC, 8 GB
  • USB 3.0 Host: 2 (Type A, bottom)
  • Ethernet 10/100/1000-BaseT: 2 (RJ45)
  • Ambient Temperature: 0 to 50°C
  • Cooling: Passive (fanless)
  • IP Class: IP65 Front / IP20 Rear
  • Power: 24 VDC ± 30%
  • Reset Button: Yes (bottom)
  • Run/Stop Switch: Yes (bottom)
  • Run/Stop LED: Yes (Bicolor-LED, bottom)
  • Service Button: Yes (bottom)
  • Power/Error/User LED: Yes (RGB-LED, bottom)

Kullanılan NVRAM, olası bir voltaj kaybı durumunda bile hassas verilerin saklanmasını sağlar. Mini UPS kullanımı veri depolamayı sağlar. Ayrıca bellek son derece dayanıklıdır ve çok geniş bir sıcaklık aralığı (-20 ila 100°C) için tasarlanmıştır.

Dahili olarak kurulu RTC’nin ara belleğe alınması, 10 yıldan fazla ideal bir hizmet ömrü sağlar, pilleri değiştirmeye gerek kalmadan.

VESA Otomasyon Dokunmatik Panel modelinin düğmeleri doğrudan karta bağlanır ve bu nedenle CODESYS yazılımı tarafından okunabilir. Bu aynı zamanda düğmelere veya yapılandırılacak LED’lere özel işlevlerin atanmasına da olanak tanır. Acil Stop Butonunun sinyal kontağı da CPU aracılığıyla PLC’ye bağlanır. Böylece acil stop butonuna basılıp basılmadığı kontrol programında değerlendirilebilir. Diğer iki NC kontağı Phoenix fişi üzerinden dışarı çıkar.

Genişletme seçeneklerine genel bakış:

PLC işletim panelini ihtiyaçlarınıza en iyi şekilde uyarlayabilmeniz için size çok sayıda genişletme seçeneği sunuyoruz:

  • Bellek genişletme 2 GB DDR4 ve 16 GB eMMC
  • Başka bir USB 2.0 arayüzü
  • 100 Mbit Ethernet
  • CAN
  • RS232
  • RS485
  • SD Kart Yuvası
  • Dijital giriş ve çıkışlarla genişletme
  • IP- Koruma Uzantısı: IP65 arka

Aşağıdaki fieldbus teknolojileri Touch PLC serisi tarafından desteklenmektedir:

  • CANopen
  • EtherCAT
  • EtherNet/IP Tarayıcı
  • PROFINET
  • Modbus TCP Modbus Serial
  • OPC UA

Birçok fieldbus teknolojisi standart teslimat kapsamında zaten desteklenmektedir.
