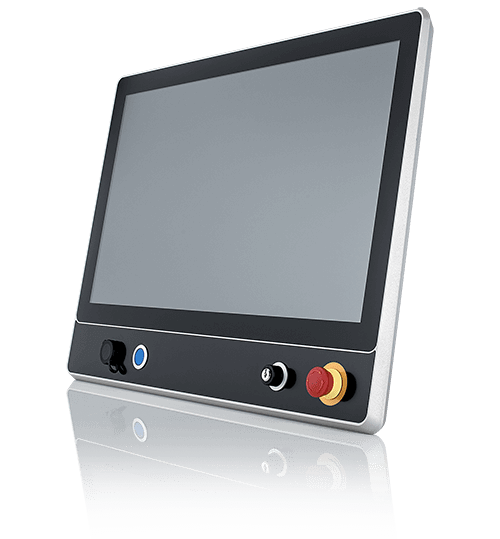

Next Level VESA Automation HMI Touch Panel

Her makine ve tesisin farklı HMI gereksinimleri vardır. Uygulamanıza tam olarak uyan Dokunmatik Panel çözümünü aldığınızdan emin olmak için kapsamlı bir modüler sistem sunuyoruz. Çok sayıda ekran boyutuna ek olarak modüler sistem aynı zamanda çeşitli performans sınıfları ve genişletme seçenekleri de sunar. Standart tasarımlardaki gibi ilave geliştirme maliyeti oluşmaz. Düğmeli VESA Automation HMI Touch Panele ek olarak düğmesiz ve gömme çözümlü bir model de sunuyoruz.

Tek bakışta HMI Touch Panel Next Level VESA Automation avantajları:

  • Full HD’de 13,3 ila 24 inç arasında çok sayıda ekran boyutu
  • Monitörden güçlü Dokunmatik Panel PC’ye kadar çok sayıda performans sınıfı
  • Arayüz genişletmeleri ve bellek yükseltmeleri yoluyla bireysel konfigürasyon seçenekleri
  • Zeka, tek tip form faktörüyle arka kapağa kompakt bir şekilde entegre edilmiştir
  • Genişletme kartı aracılığıyla farklı haberleşme sistemlerine bağlantı
  • IP65’e varan koruma
  • En yeni dokunmatik kontrolcünün kullanımı
  • Almanya’da geliştirme ve üretim
  • Windows ve Linux için görüntü ve BIOS özelleştirmesi
  • Yeni, modern tasarım
  • Son derece düz düğmeler
  • Ayrı ayrı atanabilir işlevsellik
  • RFID okuyucu entegrasyonu
  • İsteğe özel renklendirilebilir Push Buton bölümü
  • Çeşitli haberleşmeler aracılığıyla Push Buton yönetimi
  • Sahada duruşu önleyen kolay push buton değişimi
  • Makine tasarımına uygun arka kapak özel renk tasarımı
  • Sahada donanımsal iyileştirme seçeneği

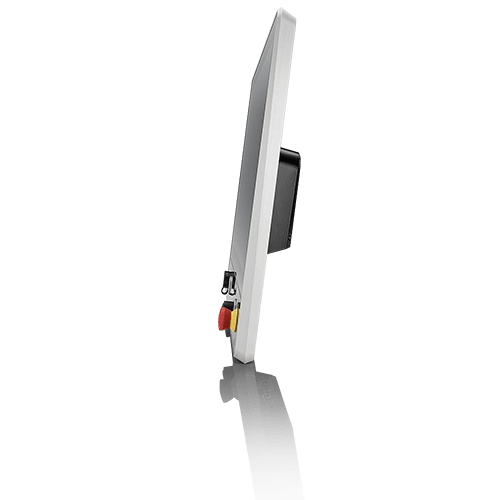

Kompakt olarak bir araya getirilen HMI Touch Panel Teknolojisi

İki ayrı kasa alanı farkı yaratıyor. Teknoloji ve ekranın net bir şekilde ayrılması sizin için çok sayıda avantaj sağlar. Diğer bir taraftan, Dokunmatik Panelin ekran boyutunu ve performansını (monitörden Panel PC’ye) birbirinden bağımsız olarak seçebilirsiniz. Bu size makinenin kullanımında özellikle yüksek derecede tasarım özgürlüğü sağlar.

Seçim size ait. Standart arayüzler veya standart hafıza uygulamanız için yeterli değilse ayrı ayrı genişletilebilir. Diğer bir avantaj ise HMI Dokunmatik Panellerin fan içermemesi nedeniyle bakım gerektirmemesidir. HMI paneller pasif olarak soğutulur. Bu, onları 0°C ila 50°C sıcaklık aralığında çalışır hale getirir.

Configure the exact unit you need from our extensive component catalogue. Our experts are here to help.



Possible applications:

Display diagonals:

  • 7 – 24 inches, 13.3 – 24 inches available in Full HD

Possible CPUs:

  • NXP® i.MX 8M Plus Quad Core 1.8 GHz
  • Intel® Atom® x6211E 1.3/3.0 GHz
  • Intel® Atom® x6425E 2.0/3.0 GHz
  • Intel® Celeron® 6305E 1.8 GHz
  • Intel® Celeron™ N3350 1.1 GHz
  • Intel® Celeron™ 3965U 2.2 GHz
  • Intel® Core™ i3-1115G4E 2.2/3.9 GHz
  • Intel® Core™ i5-1145G7E 1.5/4.10 GHz
  • Intel® Core™ i7-1185G7E 1.8/4.4 GHz
  • Intel® Core™ i3-7100U 2.4 GHz
  • Intel® Core™ i5-7300U 2.6 GHz
  • Intel® Core™ i7-7600U 2.8 GHz

Memory:

  • RAM up to max. 64 DDR4
  • Mass storage 3D TLC SSD up to 4TB

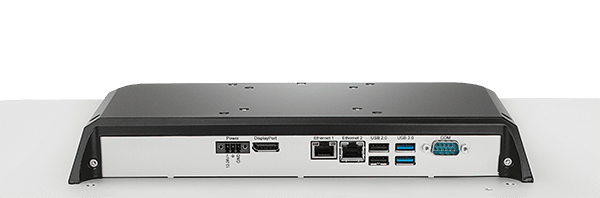

System overview / interfaces::

  • USB 3.2
  • USB 2.0
  • Ethernet 10/100/1000/2500-BaseT
  • RJ45
  • EIA-232/EIA-422/EIA-485
  • Display port
  • CAN PORT
  • Digital inputs / outputs
  • RTC
  • TPM 2.0
  • UPS
  • Power 24 VDC /PoE

Configuration Sheet Industrial VESA Automation

İşletim sistemleri

Christ, Windows ve Linux için donanım odaklı yerleşik işletim sistemi görüntüleri geliştirir. Önyükleme süreleri, işlevsel kapsam ve sistem korumasıyla ilgili gereksinimleri dikkate alıyoruz. Uygun işlevsel kapsamı (sürücüler, yazma koruması, yüklü programlar) tanımlıyor ve uyguluyoruz, sistem kararlılığını ve önyükleme süresini optimize ediyoruz ve gerekirse otomatik uygulama başlatma, sürüm yönetimi ve Gelişmiş Yazma Filtresi kullanımıyla “otomatik çalıştırma” seçeneğini sunuyoruz. Daha fazla bilgi için bkz. Gömülü Yazılım.

İşletim sistemlerine genel bakış:

Windows 10 IoT Enterprise LTSC: Bu işletim sistemi uzun vadeli desteği garanti eder (Uzun Süreli Servis Kanalı)

Linux Ubuntu 20.04 LTS: Uzun vadeli desteğe sahip Ubuntu sürümü.

Parlama önleyici kaplamalı ekran boyutları ve çözünürlük seçenekleri

Display size Resolution
13,3 Inch 1920 x 1080 Full HD
15 Inch 1024 x 768 XGA
15,6 Inch 1366 x 768 FWXGA / 1920 x 1080 Full HD
18,5 Inch 1366 x 768 FWXGA / 1920 x 1080 Full HD
21,5 Inch 1920 x 1080 Full HD
24 Inch 1920 x 1080 Full HD

Endüstriyel protokoller için haberleşme genişlemesi

Yeni nesil Dokunmatik Panel, bir haberleşme modülünün genişletilmesi olanağını sunar. Entegre edilebilir haberleşme düğümü, veri yolu veya Ethernet veri trafiğinin tamamını devralır.

Genişletme modülü ile aşağıdaki haberleşmeler sağlanabilir:

  • EtherNet/IP
  • Modbus TCP
  • PROFINET

IP65’e varan koruma

Uygulamanız için daha yüksek bir koruma sınıfına mı ihtiyacınız var? Bunun için sizlere şık bir çözüm de sunuyoruz. Endüstriyel Dokunmatik Panelin arka kısmında bulunan genişleme yardımıyla koruma sınıfı kolaylıkla artırılabilmektedir. Genişlemenin kabloların çekildiği bölümü sayesinde arayüzler çevresel etkilerden tamamen korunur. IP65 koruma sınıfına bu şekilde ulaşırsınız.

En son teknoloji dokunma işlemi

En yeni dokunmatik kontrolcülerini kullanarak dokunma hassasiyetini daha da hassas bir şekilde ayarlayabiliyoruz. Bu, makinenin çalışmasını daha da güvenli hale getirir ve yanlış dokunuşları önler. Hijyen veya kir açısından zorlu çevre koşulları için dokunmayı buna göre kalibre edebiliriz. Eldiven kullanımı da kalibrasyonumuz aracılığıyla ihtiyaçlarınıza göre en iyi şekilde ayarlanabilir.

Yeni dokunmatik kontrolcülerin öne çıkan diğer bir özelliği de yüksek EMC kararlılığıdır.

Farklı uygulamalar aynı zamanda farklı ekran boyutları gerektirir. Daha da fazla seçenek için ek bir ekran boyutunu sunuyoruz. Yeni boyut ile size 13,3’ten 24 inçe kadar Full HD seçenek sunuyoruz.

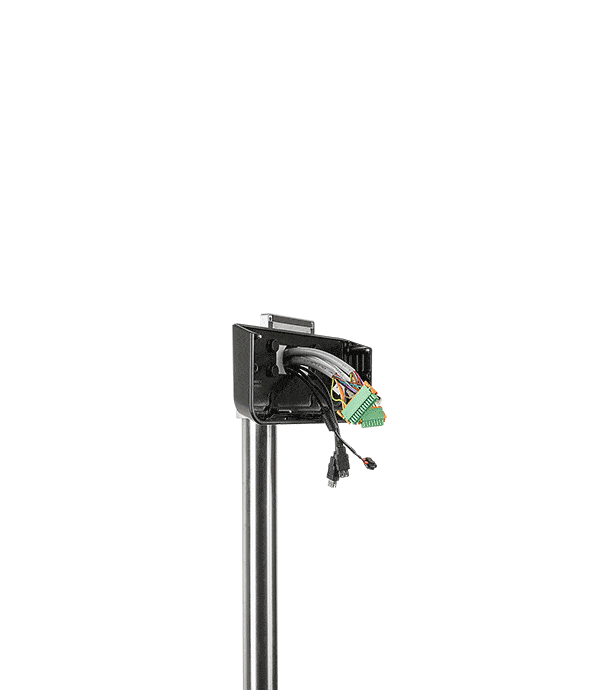

Rahat montaj

Yeni nesil Dokunmatik Panelimiz yalnızca tek bir kişiyle çok rahat bir şekilde monte edilebilir. Yeni montaj sistemimizin yardımıyla Dokunmatik Paneli dar alanlara bile monte edebilirsiniz. Arayüzlere kolayca erişilebilir.

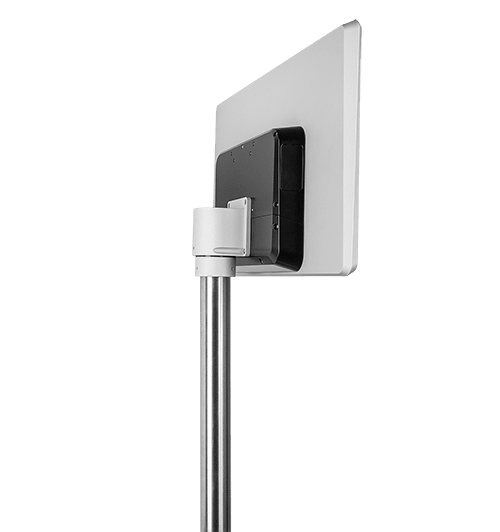

HMI Dokunmatik Panel VESA75, VESA100, 48 tüp veya Icotek rakor aracılığıyla monte edilebilir.

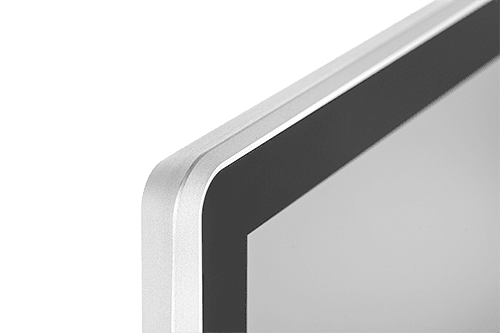

HMI’lar için yeni tasarım

Yeni nesil HMI Dokunmatik Panel, görünümü işlevsellikle birleştiriyor. Temizlenmesi kolay bir konut geliştirmek bizim için önemliydi. Eğimli yüzeyler kir ve sıvıların birikmesini önler.

Kasa konsepti, Industrial Front Panel veya Industrial VESA gibi tüm yeni kasa çeşitlerimizde mevcuttur.

Yalnızca işlevsellik değil aynı zamanda görünüm de fark yaratıyor. Tutarlı bir CI giderek daha önemli hale geliyor. Dokunmatik Panelinizi tasarım özelliklerine göre uyarlayın. Ayrı arka kapak, makine tasarımınıza uygun renkte kaplanabilir. Böylece siz de makinelerinizin ve sistemlerinizin bir sonraki aşamasına bizimle başlayabilirsiniz.
